磁翻板液位計的工作原理及應用

磁翻板液位計（也可稱為磁性浮子液位計）是根據浮力原理和磁性耦合作用研制而成。

當被測容器中的液位升降時，液位計主體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻板顯示面板，驅動紅、白磁翻片翻轉180°，當液位上升時翻片由白色轉變?yōu)榧t色，當液位下降時翻片由紅色轉變?yōu)榘咨?，顯示面板的紅白交界處為容器內部液位的實際高度，實現液位直觀清晰的指示。

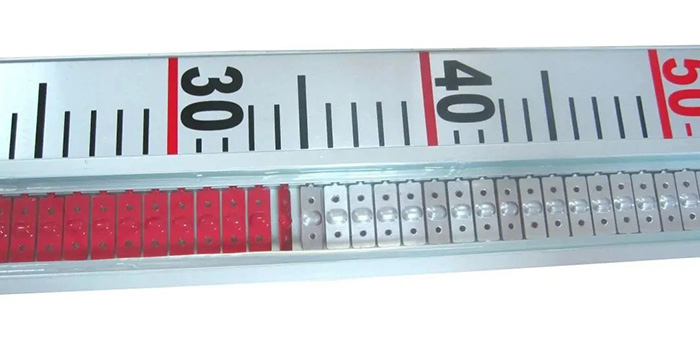

顯示面板的紅白交界處為容器內部液位的實際高度

磁翻板液位計可用于各種塔、罐、槽、球形容器和鍋爐等設備的液位檢測。由于其結構簡單，現場顯示直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單，被廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等很多領域。

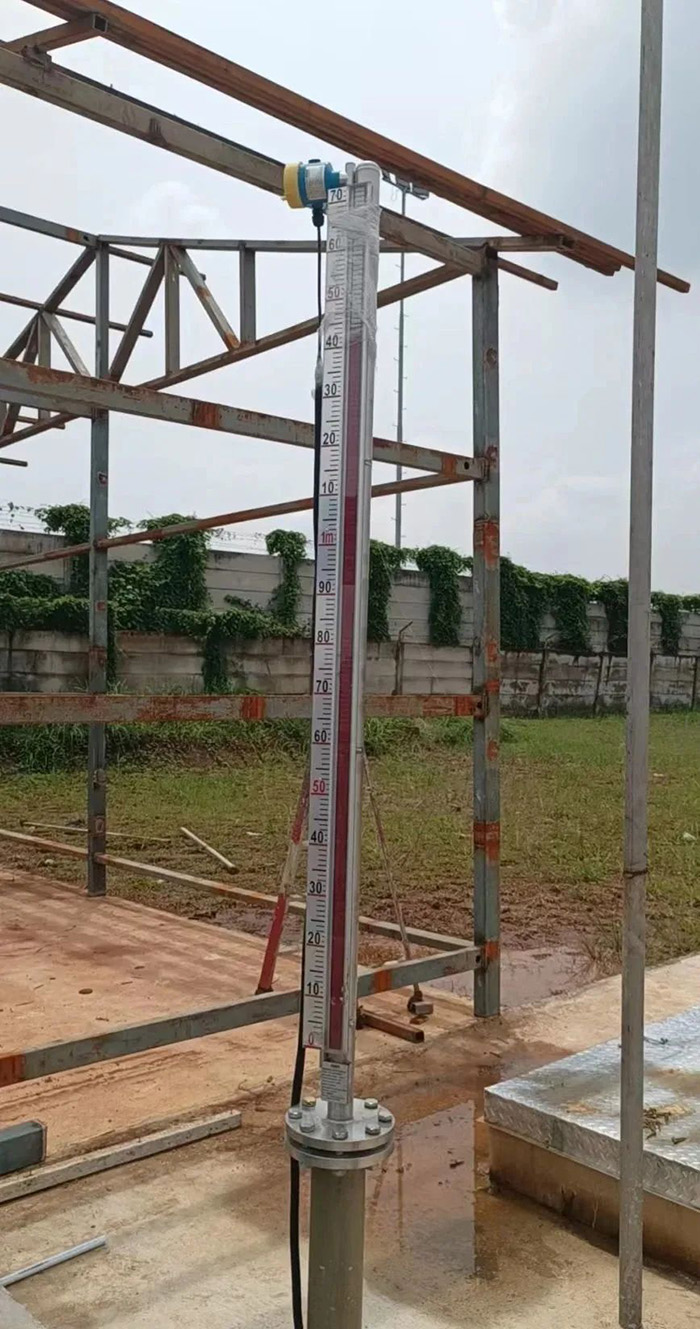

計為頂裝帶遠傳磁翻板液位計應用于地埋罐測量柴油

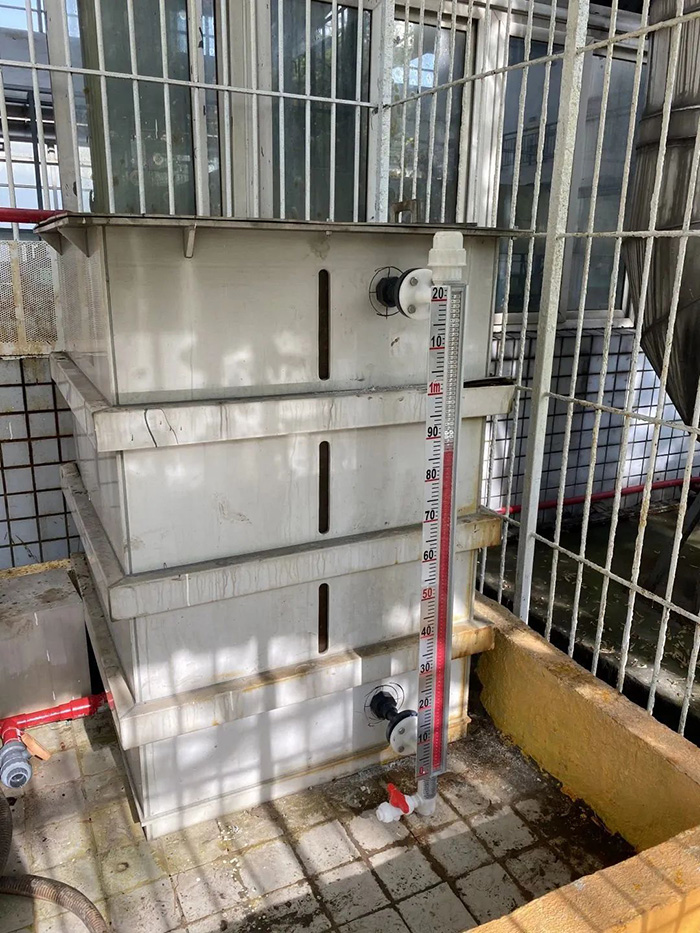

計為防腐型磁翻板液位計應用于濃鹽酸的液位監測

干簧管遠傳變送器的作用

根據實際現場工況使用的需要，磁翻板液位計通常會配套干簧管遠傳變送器，以卡箍捆綁的形式固定在磁翻板液位計的主體管腔一側，并盡量靠近磁翻板液位計的主體管安裝（相距應不超過12mm），使其處于液位計同一磁耦合系統中。

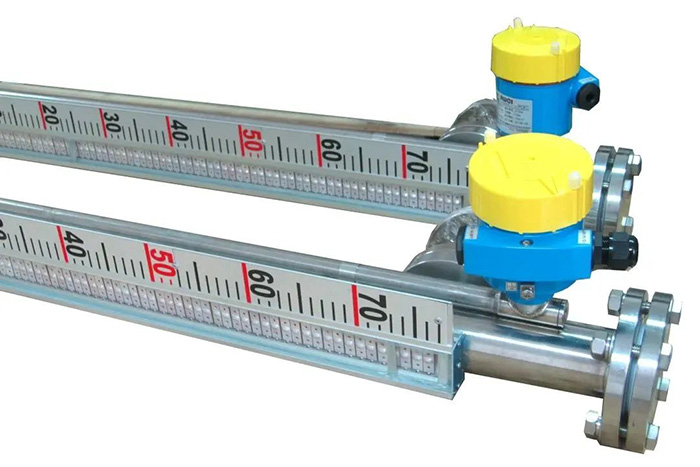

配套干簧管遠傳變送器的磁翻板液位計

干簧管和電阻在焊接時均按用戶所需量程而定制，均勻焊接在線路板中，使其保持一致線性。當磁性浮子隨液位上下移動時，對應液位位置的干簧管器件組受浮子內磁場的作用而動作，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地接入PLC或DCS中，或接其它二次儀表，從而達到顯示、控制、調節和報警的目的。

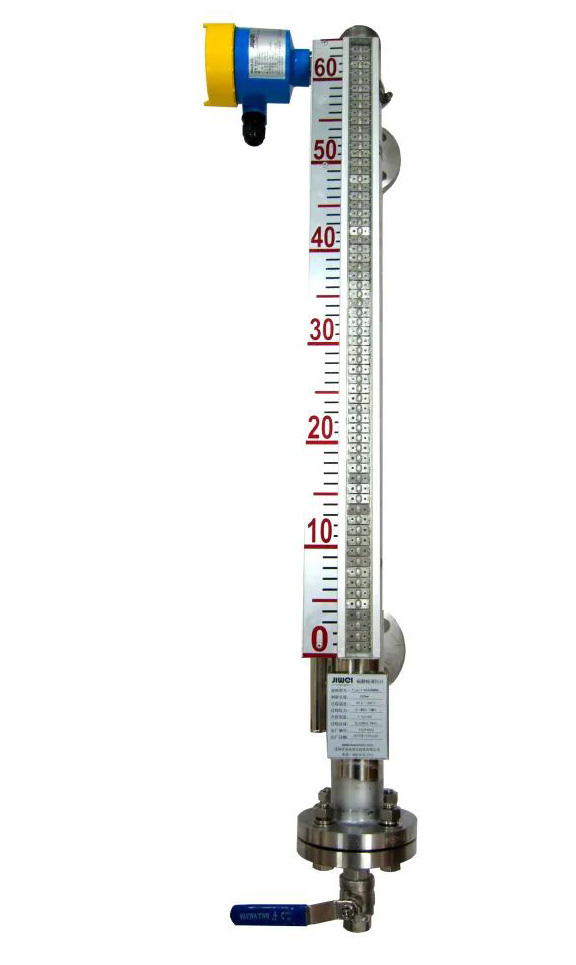

磁翻板液位計（帶遠傳）

如何調節干簧管遠傳變送器？

這種帶遠傳變送器的磁翻板液位計，為了確?，F(xiàn)場顯示板與遠傳輸出測量結果和精度的一致性，在生產時有一個關鍵環節，即需要對顯示面板和遠傳變送器進行測量結果和精度一致性的標定和調整，以確保磁翻板液位計與遠傳變送器的測量精度保持同步。

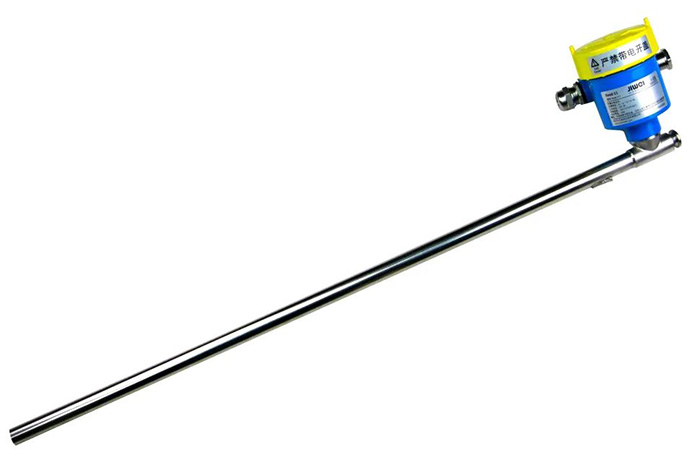

干簧管遠傳變送器

*先，要確定配套磁浮子的零位。

① 先把磁浮子平行放置于磁翻板液位計顯示面板的*底端，然后緩慢向上移動。

② 當顯示面板*底端的*一格翻片由白變紅時，浮子停止移動，此時磁翻板液位計顯示面板刻度尺上0刻度水平對應的位置即是遠傳變送器測量精度為±5mm的浮子零位。

③ 當顯示面板*底端到*二格翻片由白變紅時，浮子停止移動，此時磁翻板液位計顯示面板刻度尺上0刻度水平對應的位置即是遠傳變送器測量精度為±10mm的浮子零位標識。

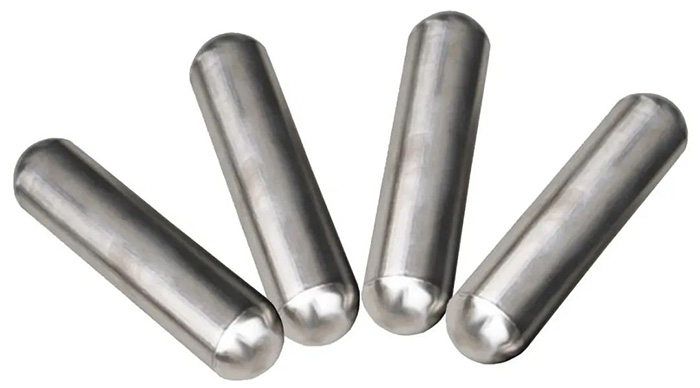

浮子

其次，要對遠傳變送器的電流進行校正。

① 將標識好零位的磁浮子的零位點水平對齊變送器管的*底端，調節遠傳變送器4mA電位器使其電流值為4mA，然后撤走磁浮子，調節遠傳變送器20mA電位器使其電流值為20mA。

② 重新將磁浮子水平放置于變送器底部并緩慢向上移動，觀察遠傳變送器的電流值，當電流值從4mA開始*次出現增大變化時，磁浮子停止移動，此時對應遠傳變送器測量精度所標記的浮子零位就是遠傳變送器的起始位4mA位置，也是磁翻板液位計的零位。

③ *后把標記好的遠傳變送器4mA位置點與磁翻板液位計顯示面板的零刻度水平對齊固定在磁翻板液位計主體管腔上，這就是磁翻板液位計帶遠傳變送器的精度調整。

現場安裝時，應考慮到磁翻板液位計豎起安裝后磁浮子磁場分布的變化，由專業工程師在現場上下微調遠傳位置，使誤差范圍值達到*小和*佳精度。
